Η Vet Energy είναι μια από τις διάσημες στοίβα κυψελών καυσίμου αέρα ψύξης 1700W της Κίνας για κατασκευαστές και προμηθευτές UAV. Το εργοστάσιό μας ειδικεύεται στην κατασκευή στοίβας κυψελών καυσίμου αέρα ψύξης 1700W για UAV. Εμμένουμε στην αρχή του ποιοτικού προσανατολισμού και της προτεραιότητας των πελατών, χαιρετίζουμε ειλικρινά τις επιστολές, τις κλήσεις και τις έρευνες σας για επιχειρηματική συνεργασία.
Το CHIVET είναι ένα από τα διάσημα 1700W Air Cooling Fuel Stack της Κίνας για κατασκευαστές και προμηθευτές UAV.
Αυτή η στοίβα κυψελών καυσίμου υδρογόνου για UVA διαθέτει πυκνότητα ισχύος 888w/kg.
Οι ελαφριές, πυκνές μονάδες κυψελών καυσίμου UAV UAV επιτρέπουν στους πελάτες να παρακάμψουν τους περιορισμούς της παραδοσιακής τεχνολογίας μπαταριών, επεκτείνοντας σημαντικά τους χρόνους και τις εμβέλειες πτήσης drone ενώ παράγουν καθαρή ισχύ DC σε ένα στιβαρό και ελαφρύ πακέτο
Οι μονάδες ενέργειας κυψελών καυσίμου του drone (FCPM) είναι ιδανικές για ένα ευρύ φάσμα επαγγελματικών εμπορικών εφαρμογών, όπως επιθεώρηση υπεράκτιων, έρευνα και διάσωση, αεροφωτογράφηση και χαρτογράφηση, γεωργία ακριβείας και πολλά άλλα.

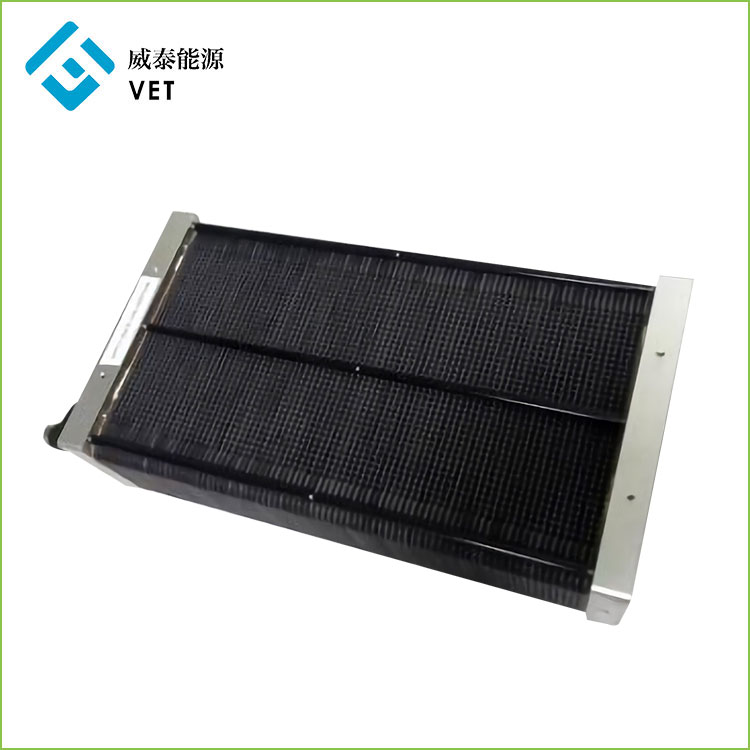

Στοίβα κυψελών καυσίμου ψύξης αέρα 1700W για UAV
1.Εισαγωγή προϊόντος
•Αυτή η στοίβα κυψελών καυσίμου υδρογόνου για UVA διαθέτει πυκνότητα ισχύος 888w/kg.
•Λειτουργία σε ξηρό υδρογόνο και αέρα περιβάλλοντος
• Στιβαρή μεταλλική κατασκευή πλήρους κυψέλης
• Ιδανικό για υβριδισμό με μπαταρία ή/και υπερπυκνωτές
• Αποδεδειγμένη αντοχή και αξιοπιστία για
• Πολλαπλές επιλογές διαμόρφωσης που παρέχουν αρθρωτές και επεκτάσιμες λύσεις
• Εύρος επιλογών στοίβας για να ταιριάζουν σε διαφορετικές απαιτήσεις εφαρμογής
• Χαμηλή θερμική και ακουστική υπογραφή
• Δυνατότητα σειρών και παράλληλων συνδέσεων
Σύστημα κυψελών καυσίμου με ψύξη αέρα 1700W
Το σύστημα κυψελών καυσίμου περιλαμβάνει: στοίβα, μονάδα διαχείρισης ισχύος, ανεμιστήρα, ηλεκτρομαγνητική βαλβίδα, αισθητήρα θερμοκρασίας, αισθητήρα θερμοκρασίας και υγρασίας και λογισμικό ελέγχου
Διάγραμμα συστήματος κυψελών καυσίμου αέρα ψύξης 1,7 kw
2.Παράμετρος προϊόντος (Προδιαγραφές)
2.1 Παράμετρος στοίβας κυψελών καυσίμου αέρα ψύξης 1700W
|
||||
Αυτή η στοίβα κυψελών καυσίμου διαθέτει πυκνότητα ισχύος 888w/kg. Μπορεί να χρησιμοποιηθεί σε ελαφριές εφαρμογές χαμηλής κατανάλωσης ενέργειας ή σε φορητές πηγές ενέργειας. Το μικρό μέγεθος δεν το περιορίζει σε μικρές εφαρμογές. Πολλές στοίβες μπορούν να συνδεθούν και να κλιμακωθούν με την αποκλειστική τεχνολογία BMS μας για την υποστήριξη εφαρμογών υψηλής κατανάλωσης ενέργειας. |
||||
H-48-1700 Παράμετροι |
||||
Παράμετροι εξόδου |
Ονομαστική ισχύς |
1700W |
||
Μετρημένη ηλεκτρική τάση |
51 V |
|||
Ονομαστικό ρεύμα |
33Α |
|||
Εύρος τάσης DC |
43-85V |
|||
Αποδοτικότητα |
≥50% |
|||
Παράμετροι Καυσίμου |
H2 Καθαρότητα |
≥99,99%(CO<1PPM) |
||
Πίεση H2 |
0,045~0,07Mpa |
|||
H2 Κατανάλωση |
21,6 λίτρα/λεπτό |
|||
Παράμετροι περιβάλλοντος |
Θερμοκρασία περιβάλλοντος λειτουργίας. |
-5~45℃ |
||
Υγρασία περιβάλλοντος λειτουργίας |
10%~95% |
|||
Θερμοκρασία περιβάλλοντος αποθήκευσης. |
-10~75℃ |
|||
Θόρυβος |
≤55 dB@3m |
|||
Φυσικές Παράμετροι |
FC Stack |
24,1(L)*14,9(Π)*6,9(Υ) |
FC Stack |
2,2 KG |
Διαστάσεις(cm) |
Βάρος (kg) |
|||
Σύστημα |
24,1(L)*14,9(Π)*229(Υ) |
Σύστημα |
4 κιλά |
|
Διαστάσεις(cm) |
Βάρος(kg) |
(συμπεριλαμβανομένων των θαυμαστών και του BMS) |
||
Πυκνότητα ισχύος |
686 W/L |
Πυκνότητα ισχύος |
888 W/KG |
|
κατά τόμο |
κατά βάρος |
Καμπύλη πόλωσης στοίβας 1,7 kw
2.2 Στοιχεία συστήματος κυψελών καυσίμου
2.2.1 Βασικά βοηθητικά εξαρτήματα (BMS)--Σύστημα διαχείρισης κυψελών καυσίμου
Το ειδικό σύστημα διαχείρισης ενέργειας για υδρογονοκίνητη στοίβα UAV μπορεί να πραγματοποιήσει τον τηλεχειρισμό και την απόκτηση πληροφοριών του συστήματος κυψελών καυσίμου. μπορεί να είναι έξυπνο υβριδικό με δευτερεύουσα μπαταρία, και επίσης προσαρμοστική φόρτιση για δευτερεύουσα μπαταρία, Είναι μια βασική τεχνολογία στον τομέα της εφαρμογής μπαταρίας κυψελών καυσίμου.
2.2.1 Τυπικές παράμετροι του συστήματος διαχείρισης κυψελών καυσίμου Chivet2022 |
|||
|
|||
Εκτέλεση εισαγωγή |
Μέγιστο ρεύμα εισόδου στο τέλος FC |
80Α |
|
Μέγιστη τάση εισόδου στο άκρο FC |
80V |
||
Μέγιστο ρεύμα εισόδου του άκρου υβριδικής μπαταρίας |
80Α |
||
Μέγιστη τάση εισόδου του άκρου υβριδικής μπαταρίας |
80V |
||
Τέλος εισόδου θερμοκρασίας τεσσάρων καναλιών |
-60℃-150℃ |
||
Ένα κανάλι εισόδου θερμοκρασίας και υγρασίας περιβάλλοντος |
-60℃-150℃,RH30~100% |
||
Τέλος εισόδου πίεσης δύο καναλιών |
0-100 MPa |
||
Τέλος λήψης σήματος παλμών δύο καναλιών |
Χρησιμοποιείται για τη μέτρηση της ταχύτητας του ανεμιστήρα ή της αντλίας |
||
Έξοδος απόδοσης |
Υβριδικό ρεύμα εξόδου |
Μέγιστη 80Α για μακροχρόνια λειτουργία, στιγμιαία μέγιστη τιμή 150A (5 λεπτά) |
|
Μέγιστη τάση υβριδικού άκρου εξόδου |
80V |
||
Έξοδος ρύθμισης ταχύτητας πλάτους παλμού δύο PWM |
0 ~ 100% ρύθμιση ταχύτητας, έλεγχος αέρα ψύξης Ανεμιστήρας ή αντλία κυκλοφορίας ψύξης. |
||
Μία έξοδος ισχύος ύγρανσης |
Τάση 5V, μέγιστο ρεύμα 5Α |
||
Έξοδος ισχύος 1 ανεμιστήρα ψύξης |
Τάση 12V ~ 36V, μέγιστο ρεύμα 10Α |
||
Ισχύς εξόδου μιας αντλίας κυκλοφορίας νερού ψύξης |
Τάση 12V ~ 36V, μέγιστο ρεύμα 10Α |
||
Ισχύς εξόδου της ηλεκτρομαγνητικής βαλβίδας εισαγωγής αερίου μονόδρομης στοίβας |
Τάση 12V ~ 36V, μέγιστο ρεύμα 3Α |
||
Ισχύς εξόδου της ηλεκτρομαγνητικής βαλβίδας εξόδου αερίου μονόδρομης στοίβας |
Τάση 12V ~ 36V, μέγιστο ρεύμα 3Α |
||
Έξοδος ισχύος εξωτερικού φορτίου |
Τάση 12V ~ 36V, μέγιστο ρεύμα 6Α |
||
Έξοδος ισχύος ελέγχου πτήσης |
Τάση 12V ~ 48V, μέγιστο ρεύμα 3Α |
||
Stand by θύρα εξόδου ισχύος |
Μέγιστο ρεύμα 5Α |
||
Δύο θύρες επικοινωνίας |
485/TTL |
||
Υποστήριξη λειτουργιών λογισμικού |
Οθόνη: τάση κυψέλης καυσίμου, ρεύμα, ισχύς εξόδου και θερμοκρασία. Hybrid Electric Τάση κυψέλης, ρεύμα εκφόρτισης φόρτισης και ισχύς εξόδου. Συνολική ισχύς εξόδου του συστήματος. περιβάλλον Θερμοκρασία και υγρασία; Ταχύτητα ανεμιστήρα ψύξης. Πίεση δεξαμενής αποθήκευσης υδρογόνου και πίεση αερίου στη μπαταρία εξουσία |
Μπορεί να επιλεγεί προσαρμοστική φόρτιση σταθερού ρεύματος ή απόδοσης κυψελών καυσίμου και το μέγιστο ρεύμα φόρτισης είναι 25A (η μονάδα φόρτισης είναι εξοπλισμένη με ανεμιστήρα ψύξης) |
|
Έλεγχος: ηλεκτροβάνες εισόδου και εξόδου αερίου. Δευτερεύουσα λειτουργία φόρτισης μπαταρίας και φόρτιση Τρέχουσα τιμή, ρύθμιση κατάστασης φόρτισης. Ρύθμιση της ταχύτητας του ανεμιστήρα ψύξης και των συνθηκών ελέγχου θερμοκρασίας Σταθερός; Ρύθμιση της ταχύτητας της αντλίας νερού ψύξης και των συνθηκών ελέγχου θερμοκρασίας. Αισθητήρας πίεσης αερίου |
|||
Περιβαλλοντικά χαρακτηριστικά |
Θερμοκρασία εργασίας |
-45-60℃ |
|
Υγρασία περιβάλλοντος εργασίας |
0-100% |
||
Υγρασία περιβάλλοντος αποθήκευσης |
-75℃-75c |
||
Φυσικές παράμετροι |
Μέγεθος |
160*120*45 χλστ |
|
Βάρος |
480 γρ |
||
|
|||
2.2.2 Φιάλη αποθήκευσης υδρογόνου |
|||
Εργασιακή πίεση |
35 MPa |
|
|
Ενταση ΗΧΟΥ |
12L |
||
Μέγεθος |
D196*L532 |
||
βάρος |
3,85 κιλά |
||
Διάρκεια Ζωής |
Φουσκώστε και ξεφουσκώστε 500 φορές |
||
|
|||
2.2.3 Ηλεκτρομαγνητική βαλβίδα |
|||
Μετρημένη ηλεκτρική τάση |
DC24V |
|
|
Ονομαστικό ρεύμα |
120+-15%mA |
||
Εύρος πίεσης |
0-90 Kpa |
||
εξουσία |
<2w |
||
θερμοκρασία εργασίας |
0C-55℃ |
||
βάρος |
50 γρ |
||
Διάρκεια Ζωής |
Εναλλαγή 100000 φορές |
|
|
|
|
|
|
2.2.4 Ανεμιστήρας ψύξης |
|
|
|
Ονομαστική ισχύς |
57,6w DC48V/1,2A |
|
|
θερμοκρασία εργασίας |
-20℃-70℃ |
||
Ταχύτητα |
14900 R/min |
||
Μέγεθος |
91*91*38 χλστ |
||
Ρυθμός ροής |
5,1 m3/min |
||
θόρυβος |
40dB |
||
Διάρκεια Ζωής |
70000h/40℃ |
||
|
|||
2.2.5 Μικρός ανεμιστήρας ψύξης συστήματος ελέγχου |
|||
Ονομαστική ισχύς |
1,44w DC24V/0,06A |
|
|
Ταχύτητα |
5000R/min |
||
Μέγεθος |
30*30*10 χλστ |
||
βάρος |
8 γρ |
||
θόρυβος |
16dB |
||
Διάρκεια Ζωής |
28000h/40℃ |
3.Εφαρμογή προϊόντος και αρχή λειτουργίας
Ανάπτυξη πακέτου ισχύος drone με κυψέλη καυσίμου PEM
(Λειτουργεί σε θερμοκρασίες μεταξύ -10 ~ 45ºC)
Οι μονάδες τροφοδοσίας κυψελών καυσίμου drone (FCPM) είναι ιδανικές για να παρέχουν ισχύ για ένα ευρύ φάσμα επαγγελματικών εμπορικών εφαρμογών UAV, συμπεριλαμβανομένων UAV επιθεώρησης υπεράκτιων, UAV έρευνας και διάσωσης, αεροφωτογράφησης και χαρτογράφησης, UAV γεωργίας ακριβείας και πολλά άλλα.
Οι κυψέλες καυσίμου χρησιμοποιούν ηλεκτροχημικές αντιδράσεις για την παραγωγή ηλεκτρικής ενέργειας χωρίς καύση. Οι κυψέλες καυσίμου υδρογόνου συνδυάζουν υδρογόνο με οξυγόνο από τον αέρα, εκπέμποντας μόνο θερμότητα και νερό ως υποπροϊόντα. Είναι πιο αποδοτικοί από τους κινητήρες εσωτερικής καύσης και σε αντίθεση με τις μπαταρίες, δεν χρειάζονται επαναφόρτιση και θα συνεχίσουν να λειτουργούν όσο τους παρέχονται καύσιμα.
Οι κυψέλες καυσίμου drone μας είναι αερόψυκτες, με τη θερμότητα από τη στοίβα κυψελών καυσίμου να μεταφέρεται στις ψυκτικές πλάκες και να απομακρύνεται μέσω των καναλιών ροής αέρα, με αποτέλεσμα μια απλοποιημένη και οικονομικά αποδοτική λύση ισχύος.
Ένα από τα κύρια συστατικά της κυψέλης καυσίμου υδρογόνου είναι ο γραφίτηςΔιπολική πλάκα. Το 2015, το VET εισήλθε στη βιομηχανία κυψελών καυσίμου με τα πλεονεκτήματά του να παράγει διπολικές πλάκες γραφίτη. Ιδρύθηκε η εταιρεία Miami Advanced Material Technology Co., LTD.
Μετά από χρόνια έρευνας και ανάπτυξης, ο κτηνίατρος έχει ώριμη τεχνολογία για την παραγωγή κυψελών καυσίμου υδρογόνου 10w-6000w ψύξης αέρα, κυψέλες καυσίμου υδρογόνου UAV 800w-3000w, Όσον αφορά το μεγαλύτερο πρόβλημα αποθήκευσης ενέργειας της νέας ενέργειας, προτείνουμε την ιδέα ότι το PEM μετατρέπει ηλεκτρικά ενέργεια σε υδρογόνο για αποθήκευση και η κυψέλη καυσίμου υδρογόνου παράγει ηλεκτρική ενέργεια με υδρογόνο. Μπορεί να συνδεθεί με παραγωγή φωτοβολταϊκών και υδροηλεκτρικής ενέργειας.
